——以特斯拉4680电池包为例解析材料科学的深度赋能
在汽车电动化与智能化的浪潮中,柔性线路板(FPC)作为连接传感器、芯片与执行机构的核心载体,其性能直接决定了电子系统的可靠性。特斯拉4680电池包采用聚酰亚胺(PI)基高密度互连板(HDI),实现耐压等级1200V的突破,正是高分子材料技术革新的缩影。本文从材料特性、应用场景、技术挑战及未来趋势等维度,深度解析高分子材料如何重塑汽车电子柔性线路板的产业生态。

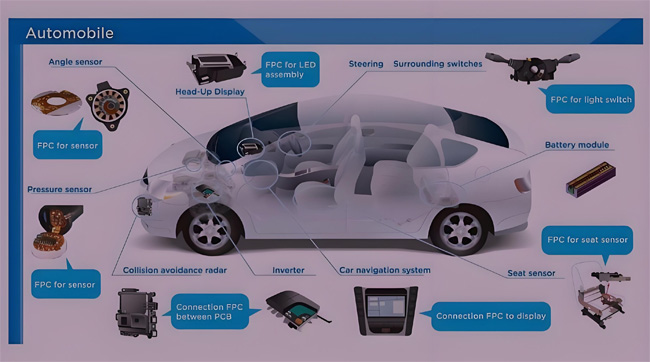

汽车电子系统面临高温、振动、高电压等多重严苛环境,传统金属线束和刚性PCB已难以满足需求。高分子材料的引入,通过以下特性解决了关键痛点:
耐高温性:动力电池管理系统(BMS)需承受-40°C至150°C的极端温度波动,而PI基材的玻璃化转变温度(Tg)可达250°C以上,确保高温焊接与长期运行的稳定性。
机械柔韧与抗疲劳性:FPC需在车辆振动中承受数百万次弯曲,PI材料的断裂伸长率超50%,弯折寿命达10万次以上,远超铜线束的物理极限。
电气性能优化:高频信号传输要求低介电损耗,液晶聚合物(LCP)的介电常数(Dk)仅2.9,介电损耗(Df)低至0.002,适配5G通信与毫米波雷达需求。
轻量化与空间效率:PI基FPC厚度可压缩至0.05mm,布线密度提升50%,助力特斯拉4680电池包体积减少20%,能量密度提升15%。
技术突破:通过纳米改性(如石墨烯掺杂),PI的耐击穿电压从800V提升至1200V,适配800V高压平台需求。比亚迪联合材料厂商开发的改性PI基材,击穿电压达1200V,耐温300°C,已通过AEC-Q200车规认证。
应用场景:
电池管理系统(BMS):PI基FPC集成温度与电压传感器,实现每秒10万次数据采集,宁德时代CTP技术中电池寿命延长20%。
激光雷达封装:PI的耐化学腐蚀性适配激光雷达模组的封装需求,禾赛科技激光雷达采用0.08mm超薄PI基FPC,布线密度提升50%。
技术优势:LCP的吸湿率低于0.02%,在潮湿环境中仍能保持信号完整性,其热膨胀系数(CTE)与铜箔接近,减少热应力导致的线路断裂。
应用场景:
5G车载通信:华为6G车载模组采用LCP基FPC,支持太赫兹频段传输,时延降至0.1ms,为全域自动驾驶奠定基础。
智能座舱显示:京东方为理想L9定制的12.3英寸柔性屏,采用多层LCP基FPC,弯折半径缩至3mm,支持10万次折叠无衰减。
PTFE:超低介电损耗(Df=0.001)使其成为77GHz毫米波雷达的首选,但其加工难度高、成本昂贵,主要用于高端车型。
PET:低成本与轻量化优势突出,但耐温性有限(Tg约120°C),多用于车内照明、低压传感器等非核心系统。
纳米增强技术:添加碳纳米管或二氧化硅颗粒,提升PI的导热性(从0.2 W/m·K增至1.5 W/m·K),解决高功率芯片的散热问题。
生物基材料:比亚迪研发的可降解PI膜,通过特斯拉供应链认证,碳排放降低40%,推动循环经济落地。
干法工艺替代湿法蚀刻:深联电路投资1.2亿元建设无溶剂产线,减少废水排放80%,VOCs趋零。
激光直接成像(LDI):取消传统曝光工序,线路精度提升至10μm,适配HDI板的微孔钻孔需求。
设备投资压力:高频材料(如LCP)的卷对卷生产线需数亿元投入,中小企业依赖政策补贴(如“十四五”专项税收抵免30%)。
回收技术滞后:复杂FPC(如软硬结合板)的铜回收率不足60%,ENNOVI的模切工艺(FDC)通过物理切割替代化学蚀刻,铜回收率提升至95%,成本降低20%。
6G通信需求:太赫兹频段传输要求介电常数进一步降低,氮化硼掺杂PI的Dk可降至2.5,为车联网(V2X)提供硬件基础。
3D打印FPC:生益科技采用增材制造技术,实现异形电路一体化成型,良率提升至98%,适配激光雷达曲面封装。
欧盟碳关税(CBAM)倒逼转型:出口欧洲的FPC需提供全生命周期碳足迹报告,可回收PET基材市场占比预计2025年达70%。
闭环供应链建设:宁德时代与生益科技合作开发可拆卸FPC模块,铜材回收率超95%,全链条碳排放降低30%。
自供电FPC:摩擦纳米发电机(TENG)技术可将车身振动转化为电能,减少对电池依赖,特斯拉已启动原型测试。
脑机接口(BCI)融合:柔性电极阵列植入方向盘,通过脑电信号控制车辆功能,Neuralink合作项目进入临床阶段。
从特斯拉4680电池包的1200V耐压突破,到华为6G车载通信的毫米波传输,高分子材料通过性能优化与工艺创新,正在重新定义汽车电子的可能性。未来,随着材料改性技术、绿色制造与智能化设计的深度融合,柔性线路板将从“功能组件”升级为“系统核心”,推动汽车产业向高可靠、高集成与可持续方向加速演进。
参考文献
1、特斯拉4680电池包技术白皮书与拆解报告
2、比亚迪与宁德时代供应链技术公告
3、ENNOVI FDC工艺与循环经济研究
4、高分子材料改性技术专利与学术论文综述
