防探测防拆卸MESH安全柔性线路板概述

定义：

POS机和ATM机都是金融领域中常见的机器设备，设备安全性为设计的关键。金融设备一般在主板上设置安全芯片，以保护敏感信息密码保护板介于按键与主板的之间，防探测防拆卸MESH安全柔性线路板具有触发、防水、防尘、防暴、防钻（入侵）、防拆、防泄露、防监听、 防置换功能。实佳线路板可根据设备不同的结构功能尺寸，为客户提供多种防探测防拆卸MESH安全柔性线路板组件产品的ODM服务。

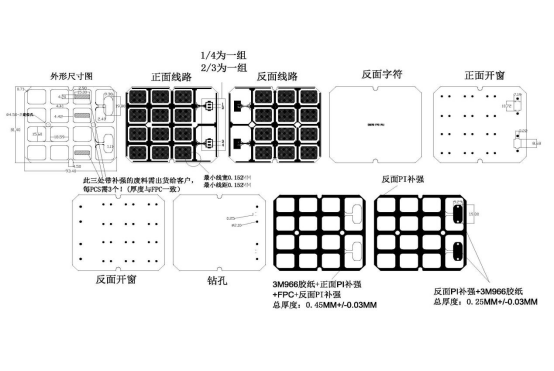

产品图片：

产品基本工艺流程：

   防探测防拆卸MESH安全柔性线路板，采用双面覆铜板基材，正反面整板贴PI加强筋。确保线路安全。基本工艺流程开料，钻孔，图形转移，贴膜压合，测试，外形等工艺

关键点：选材，补强贴合，孔化工序

产品特色亮点：

  该产品由两组线组成，由于走线铺满整个产品的外形区域，产品有点偏大在线路处理控制和辅料的压合有一定的制造加工难度。

产品应用：

  ATM机的密码键盘，pos机的按键，其它金融设备的密码键盘，PCI认证按键等

产品输出相关报告：

《项目技术可行性分析报告》

《产品性能测试报告》

防探测防拆卸MESH安全柔性线路板参数

产品叠层结构：

产品孔：

最小金属化孔：0..25±0.075mm    最小非金属化孔：2.10±0.05mm

产品线路：

最小线宽：0.152±0.02mm      最小线距：0.152±0.02mm

产品阻焊&字符

12.5um黄色覆盖膜，10um白色字符

完成品相关尺寸：

93.40*81.40*0.45mm

表面工艺：

金厚1-2u〝,镍厚80-120u〝

功能测试：

开短路测试，DCR内阻测试

可靠性测试：

热冲击测试，盐雾测试

产品认证测试：

ROSH认证，PCI认证
