    新零售终端NFC近距离无线通讯移动支付组件化柔性线路板模块产品概述


    产品定义:

    集成移动支付POS新零售终端组件化柔性线路板,是一种专为设计的柔性线路板模块,用于实现与WisePad™2集成POS机的无缝集成和高效数据传输,提高POS机的使用效率和用户体验。


    图片:见分层图

    新零售终端NFC近距离无线通讯移动支付组件化柔性线路板模块

    产品基本工艺流程:

     柔性组件化线路板生产——NFC性能测试——SMT(贴装)——功能测试


    产品特色亮点:

    高集成度:该模块采用高密度柔性线路板设计,集成了多种电子元件和芯片,包括处理器、内存、存储和其他必要的组件,以实现高效的数据处理和传输。


    高效传输:该模块支持高速数据传输,可与新零售终端集成POS机进行无缝连接和数据交换,确保快速、可靠的数据传输。


    稳定性高:该模块采用高品质的原材料和制造工艺,经过严格的质量控制,具有高稳定性和可靠性,可保证长时间使用的稳定性和可靠性。


    易于集成:该模块设计合理,接口规范,易于与新零售终端集成POS机进行集成和调试,缩短了产品开发和生产周期。


    多功能性:该模块支持多种外设接口,如USB、蓝牙、NFC等,方便用户进行扩展和连接其他设备


    产品应用:支付环境——新零售终端\PAD 集成POS、半集成POS和独立POS


    产品输出相关报告:

    《项目技术可行性分析报告》

    《产品测试报告》

    《线路板成品可靠性测试报告》

    新零售终端NFC近距离无线通讯移动支付组件化柔性线路板模块产品参数

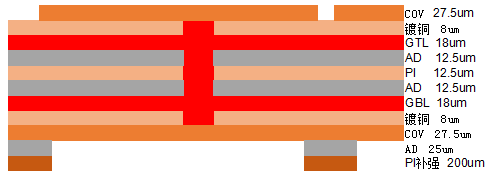

    产品叠层结构:

    移动销售之大功能近距离无线通讯整合POS支付柔性线路板模块叠层结构图


    产品孔

    最小金属化孔径:0.2±0.075mm

    最小非金属化孔径:0.8±0.05mm


    产品阻焊&字符

    手指开窗:4.5*2mm

    字符线宽/字高:0.13*1.0mm

    完成品相关尺寸:92*24.3mm

    表面工艺:沉金

    功能测试:测试开短路

    可靠性测试:热冲击试验,上锡测试,补强剥离强度测试

    产品相关认证测试:
