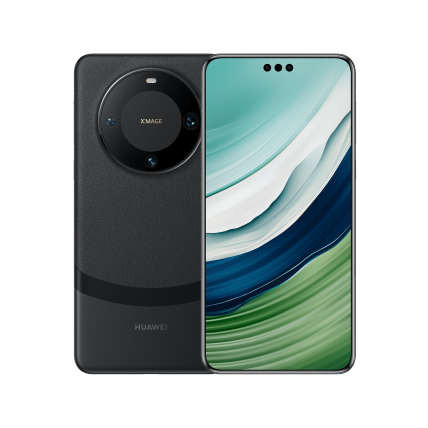

从手机高性能CPU处理器芯片、核心光刻设备、操作系统断供,至高精度集成电路技术与制造供应链制约,漂亮国举国之力4年打压制裁华为,换来的却是2023年8月29日华为的涅槃重生。搭载了海思麒麟9000s八核处理器,预装华为自研的鸿蒙HarmonyOS 4.0操作系统,全方位国产供应链的华为Mate60pro横空出世,且恰逢其时给了漂亮国雷蒙多漂亮一击。Mate60pro不是简单的卫星(5G)手机,更是我们国家的“争气机”。
实佳电子作为一家近二十年的柔性线路板ODM供应商,我们将从特色柔性线路板、特定刚柔结合板、柔性组件化线路板、柔性FPCBA模块四个方向拆解分析Mate60pro手机。
1、 Mate60pro配置了多条柔性连接器排线,如:
(1)主排线FPC。主排线集成了尾插Type-c接口,并将主板和副板进行连接。
(2)侧边按键FPC。FPC的一端承载按键器件,另一端通过触点连接主板。
(3)电池FPC。电池是单电芯双接口设计,双接口通过FPC与主板连接。
(4)传感器盖板FPC。传感器盖板FPC上集成了闪光灯、环境光传感器、后置麦克风、激光对焦模组。
(5)SIM卡槽FPC。SIM卡槽通过FPC和主板连接。
(6)听筒FPC。听筒通过FPC和主板连接。
(7)底部扬声器FPC。底部扬声器通过FPC和副板连接。
2、 Mate60pro没有发现软硬结合板排线;
3、 Mate60pro配置了多片柔性组件化线路板,如NFC天线、无线充电线圈等;
(1)无线充电线圈。Mate 60 Pro支持50W无线充电和20W反向充电,通过触点和主板连接。
(2)NFC天线。NFC线圈藏在后摄Deco内侧,通过触点和主板连接。
(3)蓝牙天线。Bluetooth 5.2,支持低功耗蓝牙,支持SBC、AAC,支持LDAC和L2HC高清音频。
(4)WLAN天线。支持2.4GHz和5GHz。
(5)手机天线。手机内置天线使用FPC制作,贴在手机壳内侧,用支架和顶针与其他部件相联。
(6)定位天线。支持GPS/AGPS/GLONASS/北斗/GALILEO/QZSS/NavIC。
4、 Mate60pro配置了多块基于柔性线路板的PCBA模块,如摄像头模块、传感器模块,电池保护板模块、指纹模块等
(1)摄像头模块。通过FPC和主板连接,包括1300万像素超广角摄像头、3D 深感摄像头、5000万像素超光变摄像头、1200万像素超广角摄像头、4800万像素超微距长焦摄像头。
(2)传感器模块。3D人脸识别、气压计等。
(3)电池保护板模块。电池保护板用于保护电池电路,双接口通过FPC与主板连接。
(4)指纹模块。华为Mate60pro应用短焦指纹模组,通过FPC和副板连接。
(5)屏幕触控模块。华为Mate 60 Pro屏幕显示触控模块上集成了一颗汇顶GT9916S的触控IC,并通过3层FPC盲孔板与主板连接,主要起到触摸控制及显示控制功能。
全面国产供应链,仍保持以往的“强硬”风格,厚实的硬件品质,大气自信的外观,兼容的互联互通系统,漂亮清晰的拍照系统,强劲的通信通话能力,多元化的应用功能,充电10分钟,续航小半天,让你爱不释手,手抚Mate60pro,让人想起了李白的那首诗“朝辞白帝彩云间,千里江陵一日还;两岸猿声啼不住,轻舟已过万重山”。华为加油!中国加油!
